Structuration de l'aspect exocranien de la base



La texture & le degré d'épaisseur de la base, permettent de distinguer deux types d'orificse:



- les orifices en emporte-pièce qui entament les structures osseuses minces, ils sont présents au même niveau sur les deux faces de la base; ils sont les plus nombreux; &
- les orifices appartenant à des canaux creusés dans l'épaisseur de la base, leurs points d'entrée & de sortie sont donc décalés sur une certaine distance.

 Par ailleurs, l'implantation du squelette de la face & l'accès aux organes des sens font que certains orifices n'ont pas de correspondants sur l'une ou l'autre aspect de la base.

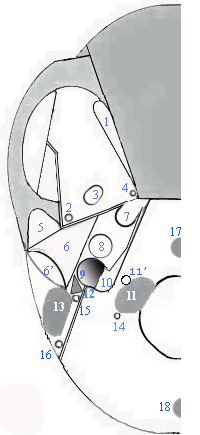

Revoyons les repères déjà établis:

 - 1 : grande aile
 - 2 : implantation de l'apophyse ptérygoïde
 - 3 : fossette ptérygoïde
 - 4 : épine sphénoïde
 - 5 : fossette mandibulaire
 - 6 : os tympanal
 - 7 : face basale de la pyramide du rocher
 - 8 : processus styloïde
 - 9 : processus mastoïde
 - 10 : condyle occipital
 - 11 : tubercule pharyngien
 - 12: tubérosité occipitale externe

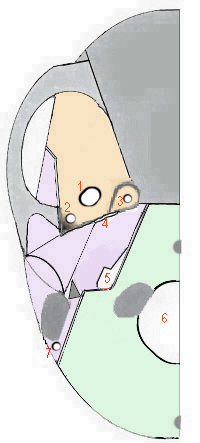

* Les orifices en emporte-pièce sont présents aux mêmes niveaux sur les deux face de la base;
ce sont:

- les foramens ovale (1), épineux (2) & vidien (3), au niveau de la grande aile;

- le trou déchiré antérieur (4), fine déhiscence de la suture grande aile/rocher;

- le foramen jugulaire (ex trou déchiré postérieur) (5), large déhiscence de la suture occipito-pétreuse;

- le foramen magnum (6); &

- le foramen mastoïdien (7) en arrière de l'apophyse homonyme.
/anatomie/crane/images/exo-holes1.jpg



* Les orifices décalés marquent l'entrée ou la sortie d'un canal creusé horizontalement dans l'épaisseur d'une pièce osseuse de la base.

On en dénombre quatre de ce type, tous situés au niveau de la fosse postérieure:
- le canal carotidien,
- le canal du nerf facial,
- le canal du nerf hypoglosse, &
- le canal condylaire.

Les schémas qui s'y rapportent sont représentés par la moitié droite d'une base observée par ses deux faces, endo & exocrânienne.

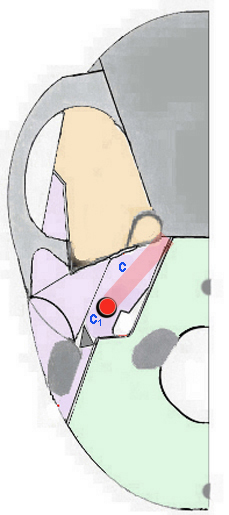

Le canal carotidien (c) est creusé dans l'épaisseur du rocher, son tracé (représenté en rose pâle) est parallèle à l'axe de celui-ci.
L'artère carotide interne s'y engage par l'orifice exocrânien (c1), elle en ressort à la pointe du rocher, par l'orifice endocrânien (c2).




Les orifices empruntés par le nerf facial se trouvent aux extrémités d'un canal (cf) creusé dans le rocher, au-dessus de celui de la carotide; il est coudé à plusieurs endroits.

- L'orifice d'entrée est endocrânien, c'est le pore acoustique interne (pai) situé sur la face verticale de la pyramide pétreuse.

- L'orifice de sortie est exocrânien, c'est le foramen stylo-mastoïdien percé juste en arrière de l'apophyse styloïde (s).

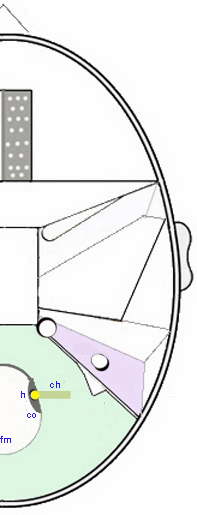

Le canal du nerf Hypoglosse (ch) est creusé dans la masse du condyle occipital (co).
L'orifice d'entrée (h) est endocrânien, il est situé au dessous de la berge latérale du foramen magnum (fm).
L'orifice de sortie (h') est exocrânien, il est percé entre l'implantation du condyle & le trou déchiré postérieur.




Le canal condylaire est creusé dans l'occipital, il livre passage à une veine émissaire.
L'orifice d'entrée (cc) est endocrânien, en dehors du trou déchiré postérieur.
La sortie (cc') est percée en arrière du condyle occipital.



* Foramens uniques, présents sur l'une ou l'autre face.

- l'exemple est celui des deux fissures orbitaires. La fissure orbitaitre supérieure (ex fente sphénoïde ) figure sur le schéma de gauche (1), elle est en forme de massue à grosse extrémité adjacente au corps du sphénoïde. Elle résulte de l'écartement de la petite aile (pa) de l'aire verticale de la grande aile (a'). Elle fait communiquer la fosse temporale avec la cavité orbitaire.


- la fissure orbitaire inférieure (ex fente sphéno-maxillaire) est visible sur l'aspect exocrânien (2) représenté sur le schéma de droite; elle aussi est en forme de massue, mais à brosse extrémité antéro-latérale. Elle est située entre la portion horizontale de grande aile (a") & le massif facial (mf) ; elle s'ouvre dans le plancher de l'orbite.

L'autre exemple est celui du foramen rond (r), présent sur la face endocrânienne (sch. 1) , mais
imperceptible sur l'aspect exocrânien (sch. 2), étant masqué par l'implantation du massif facial.


Le dernier exemple est celui de la fosse jugulaire (fj) creusée sur la face exocrânienne du rocher. Il ne s'agit pas d'un orifice, mais d'une expansion du trou déchiré postérieur (dp).


Les orifices ou pores acoustiques interne (pai) & externe (pae) sont situés aux extrémités de deux canaux (1 & 3) qui ne communiquent pas. Ils sont isolés par l'interposition des structures dynamiques (2) de l'oreille (caisse du tyapan & vestibule).

P ar ailleurs, les deux canaux diffèrent par leur contenu, aérien pour le conduit externe (1), et neuro-vasculaire pour le canal interne (3).

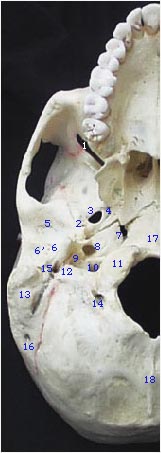

Synthèse

/anatomie/crane/images/exobase1.jpg



- 1 : fissure orbitaire inférieure
- 2 : foramen épineux
- 3 : foramen ovale
- 4 : foramen de Vesale
- 5 : fossette mandibulaire
- 6 : os tympanal
- 6' : pore acoustique externe
- 7 : ostium interne du canal carotidie
- 8 : ostium externe du canal carotidien
- 9 : fossette du golfe de la jugulaire
- 10 : golfe de la jugulaire
- 11 : condyle occipital
- 11' : orifice du canal hypoglosse
- 12 : processus styloïde
- 13 : processus matoïde
- 14 : foramen condylaire
- 15 : foramen stylo-mastoïdien
- 16 : foramen mastoïdien
- 17 : tubercule pharyngien
- 18 : tubérosité occipitale externe
